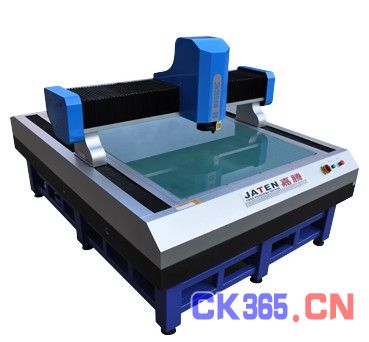

全自动影像测量仪

点击图片查看原图
公司: 苏州市嘉腾检测设备有限公司
型 号: JT-系列
单 价: 100元/ 询价
最小起订量:
供货总量: 100
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2013-04-01
相关信息

产品详细说明

全自动影像测量仪 、高端型全自动影像测量仪、全自动影像测量仪、该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑料等行业被广泛应用。可以自动测量,可测线、角、圆、圆心距、角度、高度、平面距、空间距、平整度、球等。

一、高端型全自动影像测量仪、该系列是我公司新研发的CNC 型全自动影像测量仪,该机运行性能稳定,机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控制、可保证电机在中、高速动动时的稳定性,和准确的定位功能,影像Z轴可自动对焦、配合美国Navitar自动变焦镜头,可实现自动变焦而不需倍率校正。目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料等。
二、仪器特点:

•  全大理石结构保证极高稳定性及刚性;

•  高精密线性滑轨和皮带传动,配日本安川高能伺服马达全闭环控制,高精度、高稳定度;

•  配SONY “ 1/2 ”高分辨率彩色摄像机,保证高品质测量画面;

•  全自动变倍镜头,改变倍率后不需要重新选取比例尺;

•  可程控五环八驱表面冷光源、轮廓冷光源,使测量如虎添翼;

•  英国RENISHAW 贴片式光栅尺,分辨率为0.5 μ m ;

•  本公司自主研发全自动测量软件,可自动编程及离线编程,自动检测;

•  可选配英国RENISHAW 接触式探头和CCD 激光位移传感器。

三、CCD 激光位移传感器原理与特点:

•  通过光的干涉原理测量被测量的物体到镜头的距离;

•  适用于测量表面比较复杂的物体以及容易变形的物体;

•  测量角度范围广,可达到8 5 °;

•  测量速度快,每秒达到测量3000 次;

•  能方便测量,R 角、曲面轮廓等。

•  更多产品信息请咨询:0512-65242189



型号

QVS3020CNC

QVS4030CNC

QVS5040CNC

行程

300*200*200

400*300*200

500*400*200

外形尺寸

866*740*1750

1740*1066*1750

1116*940*1760

测量精度

XY 轴

≤ (3+L/200)um

≤ (3+L/200)um

≤ (3+L/200)um

Z 轴

≤ (4+L/200)um

≤ (4+L/200)um

≤ (4+L/200)um

光栅尺

英国RENISHAW贴片式光栅尺,分辨率0.5um

CCD

SONY 彩色摄像机

光学系统

自动变倍镜头

光源

连续可调式LED 环形表面光及轮廓光

软件

QuickMeasuring全自动影像测量软件

工作环境

20 ° C ± 3 ° C , 温度45 %-75 %

电源

220V ± 10 %,50Hz

重量(kg)

360

400

520
