万濠增强型影像测量仪商品描述：
|
万濠增强型测量仪产品用途： |
|
万濠增强型影像测量仪器适用于以二座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用 |
|
万濠增强型影像仪产品说明：1/2＂彩色CCD摄像机变焦物镜倍率0.7~4.5X |
|
万濠影像测量仪规格参数： |
|
|
仪器型号 |
VMS-1510F |
VMS-2010F |
VMS-2515F |
VMS-3020F |
VMS-4030F |
|
工
作
台
|
金属台尺寸(mm) |
354×228 |
404×228 |
450×280 |
500×330 |
606×466 |
|
玻璃台尺寸(mm) |
210×160 |
260×160 |
306×196 |
350×280 |
450×350 |
|
运动行程(mm) |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
|
仪器重量（kg）
|
100 |
110 |
120 |
140 |
240 |
|
外型尺寸:长X宽X高mm |
540x560x850 |
760x600x900 |
970x670x940 |
|
测量与瞄准系统
|
摄像机：彩色1/2"CCD摄像机 显示器：17英寸彩色显示器
|
|
双焦物镜倍率(美国NAVITAR)：0.7~4.5X 工作距离：92mm
|
|
电视总倍率：30~190X 物方视场：10.6~1.6mm
|
|
双十字线发生器 数显解析度：0.0005mm
|
|
◆ Z轴调焦升降：150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm)
|
|
◆ 照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ，30W
|
|

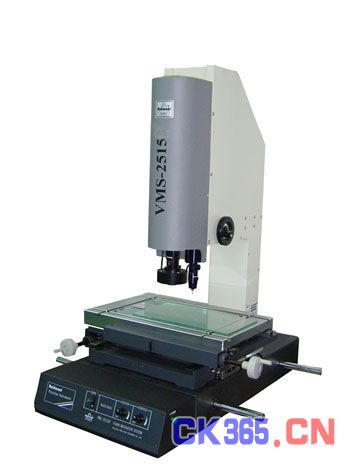

点击图片查看原图
