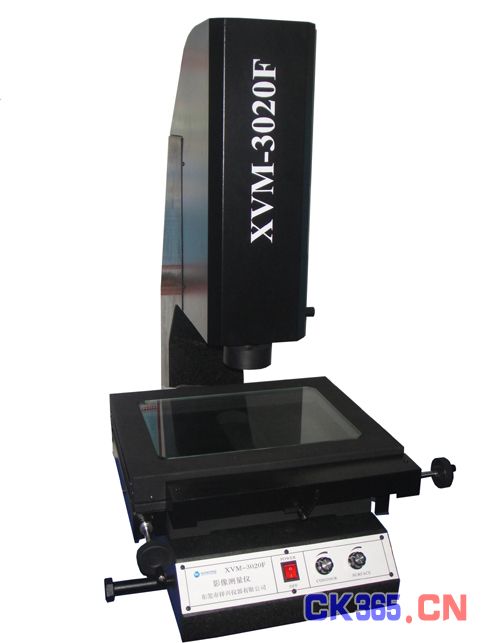

2.5次元影像测量仪产品是二次元测量仪基础上的升级版本，常规我们二次元都是对二维平面尺寸的产品检测，但在日常工业中不少客户单独二维平面尺寸的测量无法满足要求，还需要对产品台阶、深度的一个检测，而买一台三坐标又过于的昂贵，基于多方因素市场上研发出2.5D光学测量以满足相关客户的特殊需求：祥兴仪器公司推出的2.5次元分为两类产品，第一类是光学对焦测高型2.5次元测量仪（光学二点五次元测量仪），第二类是探针辅助测高型2.5次元（探针复合式2.5次元影像测量仪），客户可以根据自身产品特点选择最适合测量的相关产品。

产品用途：

该仪器适用于以座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用

产品说明：1/3＂彩色CCD摄像机变焦物镜倍率0.7~4.5X

规格参数：

	仪器型号	VMS-1510G	VMS-2010G	VMS-2515G	VMS-3020G	VMS-4030G
工作台	金属台尺寸(mm)	354×228	404×228	450×280	500×330	606×466
	玻璃台尺寸(mm)	210×160	260×160	306×196	350×280	450×350
	运动行程(mm)	150×100	200×100	250×150	300×200	400×300
仪器重量（kg）		100	110	120	140	240
外型尺寸长X宽X高(mm)		540x560x850		760x600x900		970x670x940
测量与瞄准系统		摄像机：彩色1/3"CCD摄像机
		双焦物镜倍率：0.7~4.5X 工作距离：92mm
		电视总倍率：40~255X 物方视场：7~1.1mm
		十字线发生器数显解析度：0.0005mm
◆ Z轴升降行程：150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm)
◆ 照明：表面光源与透射光源均用LED，亮度可调
