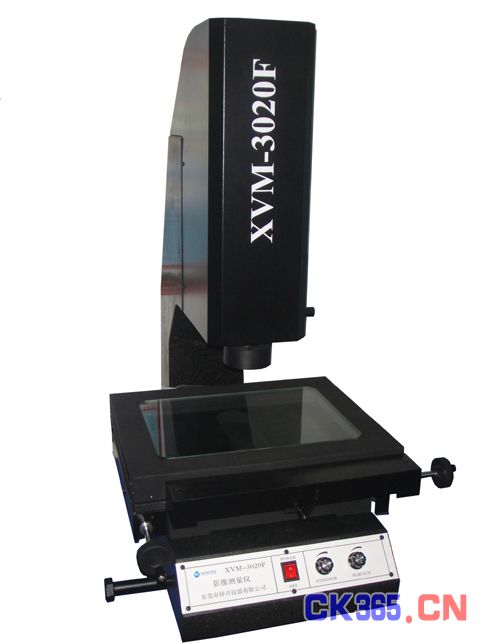

影像加探针2.5次元测量仪,复合式二次元

点击图片查看原图
公司: 东莞市祥兴仪器有限公司,三次元影像测量仪,工业投影仪,工具显微镜,维氏硬度计,涂漆硬度测试仪,光泽计
型 号: XVM-3020
单 价: 面议 询价
最小起订量:
供货总量: 10000
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2013-04-01
相关信息

产品详细说明

2.5次元影像测量仪产品是二次元测量仪基础上的升级版本,常规我们二次元都是对二维平面尺寸的产品检测,但在日常工业中不少客户单独二维平面尺寸的测量无法满足要求,还需要对产品台阶、深度的一个检测,而买一台三坐标又过于的昂贵,基于多方因素市场上研发出2.5D光学测量以满足相关客户的特殊需求:祥兴仪器公司推出的2.5次元分为两类产品,第一类是光学对焦测高型2.5次元测量仪(光学二点五次元测量仪),第二类是探针辅助测高型2.5次元(探针复合式2.5次元影像测量仪),客户可以根据自身产品特点选择最适合测量的相关产品。





产品用途:
该仪器适用于以座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用
产品说明:1/3"彩色CCD摄像机变焦物镜倍率0.7~4.5X
规格参数:
  仪器型号 VMS-1510G VMS-2010G VMS-2515G VMS-3020G VMS-4030G



金属台尺寸(mm) 354×228 404×228 450×280 500×330 606×466
玻璃台尺寸(mm) 210×160 260×160 306×196 350×280 450×350
运动行程(mm) 150×100 200×100 250×150 300×200 400×300

仪器重量(kg)

100 110 120 140 240
外型尺寸长X宽X高(mm) 540x560x850 760x600x900 970x670x940

测量与瞄准系统

摄像机:彩色1/3"CCD摄像机

双焦物镜倍率:0.7~4.5X 工作距离:92mm

电视总倍率:40~255X 物方视场:7~1.1mm

十字线发生器 数显解析度:0.0005mm

◆ Z轴升降行程:150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm)

◆ 照明:表面光源与透射光源均用LED,亮度可调
