日本NIKON影像测量仪

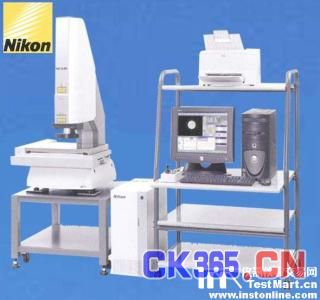

尼康影像测量仪  日本NIKON影像测量仪

NEXIV系列的标准型号。

VMR-3020 (X,Y,Z/300x200x150mm)精度:Uxy=1.5+2.5L/1000um Uz=1.5+L/150um

VMR-6555 (X,Y,Z/650x550x150mm)精度:Uxy=1.5+2.5L/1000um Uz=1.5+L/150um

VMR-10080 (X,Y,Z/1000x800x150mm)精度:Uxy=1.5+2.5L/1000um Uz=1.5+L/150um

超高精度版VMR-H3030 (X,Y,Z/300x300x150mm)精度:Uxy=0.6+2L/1000um Uz=0.9+L/150um

接触&非接触一体机 iNEXIV VMA-2520 (X,Y,Z/250x200x200mm)精度:Uxy=2+8L/1000um Uz=3+L/50um

多种照明方式可供选择，确保模具零件组缘
的准确探测
＊较长的工作距离（50毫米）允许对高度差距较大的部件进行测量

＊15倍放大具有广泛的应用，低放大倍率有助于快速搜索，而高放大率则能实现准确的测量

＊自动搜索APS功能,在多工件测量任务时,即使你的工件位置随意放置NEXIV也可以轻松搜到.图象匹配PMM功能,使得NEXIV能轻松执行教 导程式,多重图像搜索MPS功能,弥补了多批次工件生产的PIN脚或是位置误差时因搜不到测量位置而测量死机的可能.

＊TTL同轴激光成为标准配置,顶级的1000点/秒的测量速度可以高精度的非接触Z轴测量,特别适用于PCB焊点高度,光纤端口,Leadframe导线框等无法用接触式探头来测量的工件,自动调焦能够对截面形状、3维轮廓以及工作表面的平整度进行评估

＊两组8方向CNC外挂LED光源也成为标准配置,内环照明偏离光轴37度,外环照明偏离光轴,这就使得多种的光源搭配让一些工件的拐边死角的测量变为可能.
