产品用途:
该仪器适用于以二座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用
产品说明:1/3"彩色CCD摄像机变焦物镜倍率0.7~4.5X
规格参数:
|

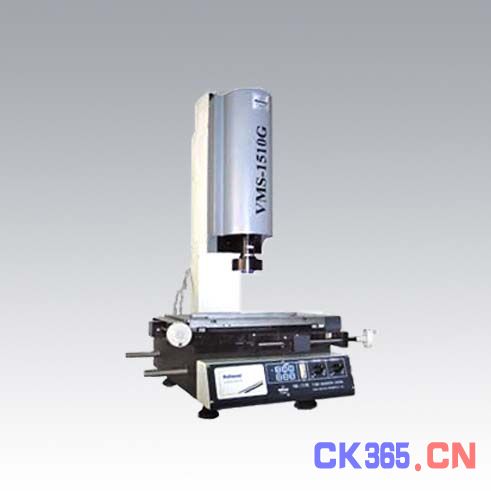

仪器型号 |
VMS-1510G |
VMS-2010G |
VMS-2515FG |
VMS-3020G |
VMS-4030G |
工
作
台
|
金属台尺寸mm |
354×228 |
404×228 |
450×280 |
500×330 |
606×466 |
玻璃台尺寸mm |
210×160 |
260×160 |
306×196 |
350×280 |
450×350 |
运动行程mm |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
仪器重量(kg)
|
100 |
110 |
120 |
140 |
240 |
外型尺寸(长)x(宽)x(高)mm |
540x560x850 |
760x600x900 |
970x670x940 |
测量与瞄准系统
|
摄像机:彩色1/3"CCD摄像机 显示器:17英寸彩色显示器
|
双焦物镜倍率美国NAVITAR:0.7~4.5X 工作距离:92mm
|
电视总倍率:40~255X 物方视场:7~1.1mm
|
十字线发生器 数显解析度:0.0005mm
|
◆ Z轴升降行程:150mm X.Y坐标示值误差≤3+L/75μmL为被测长度单位:mm
|
◆ 照明:表面光源与透射光源均用LED,亮度可调
|
|
仪器标准配备及选购件0.5X附加镜,2X附加镜,特殊配备0.5X镜筒 |
仪器配件 |
1X镜筒标准配备 |
0.5镜筒选购 |
工作距离mm |
双焦镜 |
0.7X~4.5X |
0.7X~4.5X |
附加镜 |
视频倍率 |
物方视场mm |
视频倍率 |
物方视场mm |
0.5X选 |
20X~128X |
14~2.2 |
10X~65X |
28~4.4 |
189 |
标准配备 |
40X~255X |
7~1.1 |
20X~130X |
14~2.2 |
108 |
2X选 |
80X~580X |
3.5~0.6 |
40X~260X |
7~1.1 |
38 |
|
