M3D-M测量软件是本公司自主研发的专门用于三坐标测量机进行数据处理的通用软件。
功能特点
● 能利用标准球、标准环规、标准块对带有多种形状探针的探测系统进行校正、存储、删除、调用等操作
● 能很方便的实现基准坐标系和多种工件坐标系的建立、存储、变换和直角坐标系与极坐标系或球坐标系
之间的相互转换
● 能直接测量所有12种几何元素(点、直线、平面、圆、圆弧、椭圆、键槽、圆柱、圆锥、球、距离、角
度、点云、圆环),还能对18种基本元素(点、直线、平面、圆、圆弧、圆锥、球)做自动测量(采用
后系统自动判断元素类型)
● 在测量各种基本几何元素时;除了对点元素的测量需要操作者指定补偿方向小,对其他元素均能自动选
定探测球等效半径补偿的最佳方向,特别有利于提高手动测量的精度。
● 能对测量元素和预置元素用14种构造法(提取、缩放、平移、组合、平行、垂直、投影、镜像、
对 称、 相交、相切、分割、统计)构造几何元素
● 能够检测工件的各种行位公差

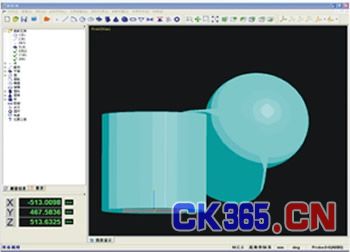

● 具有强大的基本几何元素的圆形处理功能(缩放、平移、窗口显示、全屏显示、主视图、俯视图、左视
图等功能),使出来哪个结果更加形象、直观
● 测量和构造结果的报表十分丰富(文字报表、图文混合报表、图形超差报表等多种报表),对报表均能
作为工程文件保存与打开,还有显示测量元素特征参数的飞梭报表。
● 对各种M3D报表文件,能够导出为Word 、Exce等文档,更有利与用户测量结果数据进行处理
● 软件带有系统误差修正功能,目前可对坐标定位系统误差和垂直度系统误差进行补偿.对坐标定位系统误
差的补偿有线性补偿和区段补偿两种方法可供选用
● 对坐标示值和测量结果能够公英制转换和度、分、秒,百进制,弧度的转换
● 中文简体、中文繁体或英文显示界面,操作方便快捷,易学医用
