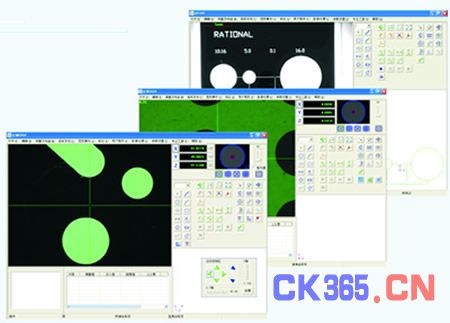

该系列测量软件是我公司开发的Windows二维测量应用软件、可以对二维测量的坐标进行可视化分析处理,应用于各种工模具的逆向工程。
软件特点
QIM5008
|
QIM3008
|
QV100
|
(1) 提供客户自制报表功能
(2) 提供治具测量,地图导航功能
(3) 强大灵活的机灵控制功能:包括XYZ三轴运动、镜头自动变倍、自动对焦、光源控制、提供多种方式控制XYZ运动
|
提供辅助对焦,镜头自动变倍的功能
|
快速测量,可视范围大
|
应用于自动影像测量仪
|
应用于手动影像测量仪
|
应用简易影像测量仪
|
共
同
特
点
|
(1) 提供影像测量和构造工具,进行各种基本几何元素测量和构造
(2) 可输出Word 、 Excel报表和AutoCAD文件
(3) 具体专业SPC统计功能,可进行有效的品管控制
(4) 提供操作方便用户测量程序功能
(5) 提供简体中文,繁体中文和英文三种语言界面
|
|
软件功能 |
QIM5008
|
QIM3008
|
QV100
|
可测量高度
|
|
|
十字线采点
|
|
共
同
功能
|
元素测量与预制:点、线、圆、弧、槽、椭圆、矩形、圆环、云线、距离、角度、焦面
元素构造:中心点、交点、中点、线、圆、角度、距离、云线等的构造。
圆形处理:坐标平移动、工件摆正、坐标系重置、圆形缩放、圆形平移动、圆形选中及删除控制等多种处理,测量更方便快捷,提高测量效率
SPC专业统计分析工具,分析圆形有平均数全距管制圆、直方圆、CPK偏移圆等、利用数理统计原理,有效控制生产过程,不断改进品质。
测量数据直接发送到AutoCAD中、测量的圆形可以用dxt文档保存;也可发送到Excel中进行统计分析。
记录用户程序、编辑指令、教导执行。
用户可根据测量精度需求选择多点测量、规定点数测量、放大采点构造、对比方法进行工件测量。
|
测量数据输出(记事本、Word、CAD、Excel、报表格式)
|
|
形状公差表
|
可以根据需要删除显中误差较大的点,可以打印元素的形状元素的形状公差图表,查看公差属性. |
|
可以直接生产10种预置元素(点、直缝、圆、弧椭圆、矩形、槽行、角度、距离)
|
元素预置表 |
SPC数据统计分析
|
|
自定义Excel格式
|
|
放大测量
|
|
尺寸标注
|
|
QIM3008的辅助对焦
|
|
帮助用户找到图象清晰面(辅助对焦框中的波峰值,即红色虚线处)有效防止胃不同用户清晰面的不同而引起的测量误差.
|
QIM5008专有功能: |
|
为用户提供快速导航功能. |
治具测量 |
|
实现对大批量工件进行快速准确测量 |
