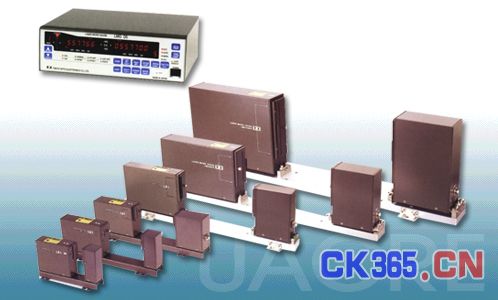

点击图片查看原图
一、特点Features：
1.每秒3200次高速镭射扫描可实现自动生产线
上的高效率测量。
2.测量单位的安装型结构可实现各种测量。
3.LSM-500S专门为测量密线而设计。
4.防尘/防水保护级符合IP-64。
5.各测量单元的光学特性属据可储存在被提供的
ID单元。
二、规 格Specifications：
|
订货编号 Order No. |
544-531 |
544-533 |
544-535 |
544-537 |
544-539 |
544-495C |
|
机 型Model |
LSM-500S |
LSM-501S |
LSM-503S |
LSM-506S |
LSM-512S |
LSM-902 |
|
显示器Display |
544-071C/LSM-6200 |
LSM-902/6900 |
||||
|
品 牌Brand |
Mitutoyo |
|||||
|
扫描频率 Number of scans |
3200回/秒scans/s |
800回/秒scans/s |
||||
|
扫描速度 Scanning speed |
76m/s |
113m/s |
226m/s |
452m/s |
904m/s |
56m/s |
|
使用温度 Operation temperature |
0°C~ 40°C |
|||||
|
使用湿度 Operation humidity |
35 ~ 85%RH (with no condensation) |
|||||
|
测量领域 Measuring region |
1x2mm |
4x10mm |
10x30mm |
20x60mm |
30x120mm |
3x25mm |
|
位置误差 Positional error |
±0.4μm |
±0.5μm |
±1.5μm |
±4μm |
±8μm |
±0.5μm |
|
在20℃直线性＊ Linearity at 20℃ |
±0.3μm |
±0.5μm |
±1μm |
±3μm |
±6μm |
±0.5μm |
|
重现性 Repeatability |
±0.03μm |
±0.04μm |
±0.1μm |
±0.36μm |
±0.8μm |
±0.05μm |
|
最小解析值 Resolution(selectable) |
0.01μm |
0.01μm |
0.1μm |
0.1μm |
0.1μm |
0.01μm |
|
测量范围 Measuring range |
0.005-2mm |
0.05-10mm |
0.3-30mm |
1-60mm |
1-120mm |
0.1-25mm |
|
光源Light source |
Wave Length：650nm，可视光半导体Visible Diode Laser |
|||||
