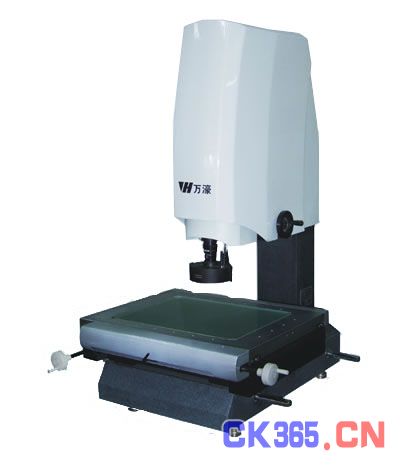

VMS-H系列产品是本公司推出的增强型CNC型影像测量仪器。其结构精美观大方，操纵简便，结合本公司自主研发的QIM5008自动测量软件可实现高效率的批量测量。
该系列产品具有以上特点：
● 程控恒流驱动式四环四区表面冷光光源，可适应复杂的工件测量
● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能
● 采用亚像素细分技术，提高边界分辨能力
● 在线SPC数据处理分析，大批量治具测量
● X、Y、Z三轴步进伺服控制，定位精度高速度快，X、Y速度可达180mm/s，运行平稳
● 采用自主开发的嵌入式模块控制系统，将负责的控制系统集成于仪器内部，稳定性更高
● 采用花岗石低座，性能稳定，不易变形
● 激光指示器指示测量位置，快速定位
● 可选配自动变倍功能，无需要重复像素校正实现多倍率下高效测量
技术规格参数
|
仪器型号
|
VMS-2515H
|
VMS-3020H
|
VMS-4030H
|
|
工作台
|
金属台尺寸（mm）
|
450X280
|
500X330
|
606X466
|
|
玻璃台尺寸（mm）
|
306X196
|
350X250
|
450X350
|
|
运动行程（mm）
|
220X120
|
270X170
|
370X270
|
|
Z轴升降行程（mm）
|
150(调焦)
|
150(调焦)
|
150(调焦)
|
|
X、Y、Z轴数显分辨率
|
0.5 μm
|
0.5 μm
|
0.5 μm
|
|
X、Y坐标示值误差（μm）
|
3+L/75(L为被测长度单位：mm)
|
|
仪器重量（kg）
|
146
|
168
|
266
|
|
外形尺寸（mm）
|
760X600X900
|
760X600X900
|
970X670X940
|
|
影像系统
|
摄像机
|
进口彩色1/2″CCD摄像机
|
|
变倍镜头
|
美国NAVITAR变倍镜头/带同轴光变倍镜头（二选一）
|
|
变倍镜头倍率
|
0.7X—4.5X
|
|
视频倍率
|
23.5X—148X
|
|
物方视场
|
11.1mm—1.7mm（物方视场为对角线的长度）
|
|
电源 AC220V/AC110V 功率 250W（不包含电脑）
|
|
|
|
|
|
|
|
|
|
|
|
仪器配件
|
|
仪器配件
|
1X镜筒（标配）
|
0.5X镜筒（选配）
|
工作距离
|
|
变倍镜头
|
0.7X-4.5X
|
0.7X—4.5X
|
(mm)
|
|
附加镜
|
视频倍率
|
物方视场(mm)
|
视频倍率
|
物方视场(mm)
|
|
|
0.5X（选）
|
11.8X-74X
|
22-3.4
|
5.9X-37X
|
44-6.8
|
175
|
|
标配
|
23.5X-148X
|
11.1-1.7
|
11.8X-74X
|
22-3.4
|
92
|
|
2X（选）
|
47X-296X
|
5.5-0.9
|
23.5X-148X
|
11.1-1.7
|
36
|
|
电 脑 （标配）
17″显示器 （标配）
操纵杆 （标配）
标准球 （选配）
RENISHAW简易测头 （选配）
|
|
