UVATA-UE550/551是一款高性能、高质量、高精度的 UV功率、能量测量仪，测量功率、能量、温度、最高值出现的位置，可外接探头（ UEH365/UEH405/UEH460三种)，同时具有电池能量监测及显示功能。

一：功能说明

 UV测量仪器测量的光谱范围为 250-410nm(纳米)，最佳感应紫外线波长为 365nm(纳米)。 UE500系列每一次使用时，请将仪器的开关调至打开状态即 “ON”位置，液晶显示屏上显示的读数为 “0”mj/cm2（毫焦耳/ 平方厘米） ,如果不是特殊性用途，请每一次测量前，将其读数归零。
UE550/551系列照度计每次使用时按下 POWER键，机器完成初始化动作后开机，所有数据归零，即进入测试状态，通过液晶屏可以分别显示能量值和光功率、最大光功率及所在位置、最高温度及所在位置，通过按 MODE键切换以上不同功能的显示，长按 MODE键将清零以上数据，详细参数见产品规格书。当完成测量时，长按 POWER键可以关闭仪器，无感应或者无任何按键动作 60s设备将自动关机，正确
的操作将有效延长仪器的电池使用时间。

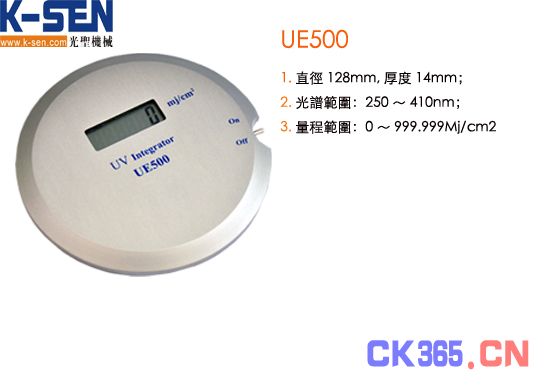

二： UE500主要技术指标

光谱范围： UV 250-410nm （纳米）

光强范围： 0-5,000 mW/cm2

量程范围： 0-999,999 mJ/cm2

技术精度： ±5%

采用电源： 3.6V高能量锂电池

电池寿命： 30000H

外形尺寸：圆盘式结构，直径 128mm(毫米)，高度14mm(毫米)

重量：约500g(克)，铝合金材质。

环境温度： 0至45℃(摄氏度)

承受温度： 110℃(摄氏度)条件下持续照射不超过 10s(秒)

校验周期：由于所有的电子元件，如：传感器通常都会随使用时间的延长而老化，为更准确地保证测量精度和效果，建议校验的周期为一年。

保修期限：由购买日起一年内保修，人为损坏或客观因素导致的损坏及感光膜和液晶屏易耗品除外。

自动保护： 1小时无感应自动关机。

德国原装数显示式UV-150能量计、照度计、UV能量计

UV能量计是用来测量紫外线UV曝光装置能量的一种仪器，又称紫外线能量计、紫外线焦耳计、能量测试仪、紫外线强度测试仪等，英文名称有UV Integrator、UV Meter、UV Instrument等，惠州市诚明电子的代理的标准型UV能量计（UV- Integrator 14）为德国原装是一种高质量的UV能量测量仪；

         UV测量仪的主感器在测量仪的背面，测量范围为250～410纳米，测量时可直接显示于UV能量计正面的显示屏上读出（单位：毫焦耳／平方厘米），该UV能量计的电源为3。6伏特的锂电池，该电池由于使用了特别的能源节省线路，该电池可持续大约10000小时。

技术数据

尺寸：                 圆盘式结构，直径90 - 140㎜　*   高12 - 13㎜　　　　　　

 重量：                约150--450g

 适用设备：       UV紫外线干燥机，曝光机　　　 　　　

  电源：　          锂电池3 . 6V

电池功耗：      10μA-100uA

电池寿命：       正常操作条件下使用一年

 UV测量范围：250 - 410nm（光谱图波长）

注意事项：

          勿直视或非直视即通过折射/反射UV灯，保证身体的任何部位均不受UV灯直射；

          UV干燥装置所在工厂的防尘，净化是否充分，本UV能量计在UV紫外线干燥机输送带上耐温110℃不超过10秒，确保使用工厂的曝光机内的温度在45℃以内；

          UV焦耳计主要用于低净化空间之UV干燥装置设备的能量，应用范围如下：UV紫外线干燥机、各种手动曝光机、半自动曝光机、全自动曝光机，适合于PCB、FPC、五金蚀刻、其他印刷线路板、影像转移制程；

         请避免用力频繁摇晃仪器或摔坏仪器，每一次测量完成，请及时将仪器关闭，并放回包装盒内保管，测量时，请不要直视UV光源，避免裸露的皮肤受强光辐射，测量时请避免将仪器正面的液晶显示屏直接置于强光或高热量环境中；

          最佳感应高峰光谱输出为330纳米，当曝光循环时附加射入的光线数量，相对的价值会计算在内，由于光源不规律的放射分布，及不同制造商有不同的构造设计，以致在同一测量条件下，可能出现不同的读数；

         校验周期： 由于所有的电子元件，如：传感器，通常都会随使用时间的延长而老化，为更准确地保证测量精度和效果，建议校验的周期为一年；

        由购买日起一年内保修，人为损坏或客观因素导致的损坏除外。

安装/操作：

         打开ON开关，则LCD（显示屏）是显示为零，如果不是特殊性用途，请每一次测量前，将其读数归零；

         将焦耳计放置于曝光灯灯源附近，尽量做到以其背面对准灯源（图焦耳计的能量感受器在背面），曝光时间作适当延长；

直到焦耳计的显示屏上有测量显示，例如1,000毫焦耳/平方厘米(1000mj/cm2)，将显示屏的值记录或作为品质控制与实验参数，关掉UV能量计开关(OFF)，需要重新测试时，请重复上述步骤；

         如果您的工艺特别需要，也可以反复地进行测量，每一次测量后的读数，不需要归零处理，那么，仪器上最后一次显示的读数将是多次反复测量的累计值；

        当完成测量时，需将开关调至“OFF”位置，以便及时关闭仪器，正确的操作将有效延长仪器的电池使用时间。

UV知识：

        UV是英文Ultraviolet Rays的缩写，即紫外光线，紫外线（UV）是不可见光，是可见紫外光以外的一段电磁辐射，波长在10~400nm的范围，通常按其性质的不同又细分为以下几段：

        A．真空紫外线（Vacuum UV）,波长为10~200nm

        B．短波紫外线（UV-C），波长为200~290nm，杀菌

        C．中波紫外线（UV-B），波长为290~320nm

        D．长波紫外线（UV-A），波长为320~400nm，光固化、晒版

        E．可见光（Visible light），波长为400~760nm

        紫外线（UV）用于工业生产，国际上一般使用的是长波紫外线UV（UV-A），nm即为纳米单位，纳米是英文namometer（缩写：nm）的译名，是一种度量单位，一纳米为百万分之一毫米，亦是十亿分之一米，约相当于45个原子串在一起的长度；

而德国UV-Mess- undSystemtechnik(UV-DESIGN)是具有20多年技术历史的专业的紫外线测试仪器制造商，是德制UV能量计的设计制造源头，鑫磊仪器厂所代理的即为德国UV-DESIGN能量计（UV-150）。
