二次元测量仪

点击图片查看原图
公司: 东莞市祥兴仪器有限公司,三次元影像测量仪,工业投影仪,工具显微镜,维氏硬度计,涂漆硬度测试仪,光泽计

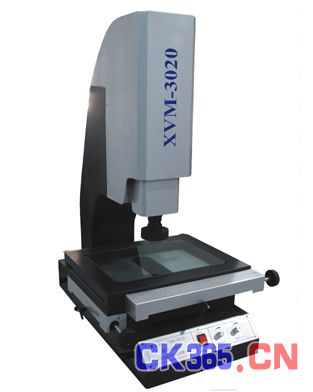

型 号: XVM-3020二次元测量仪
单 价: 面议 询价
最小起订量:
供货总量: 10000
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2013-04-01
相关信息

产品详细说明

 一﹑儀器用途

非接觸影像測量儀是一種由高解析度CCD彩色攝像機、連續變倍物鏡、彩色顯示器、視頻十字線發生器、精密光學尺、多功能數據處理器、2D數據測量軟件與高精度工作臺等精密機械結構組成的高精度、高效率光電測量儀器,以二維測量爲主,也能作简单三維測量。它被廣泛應用在各種不同的精密産業中,如電子元件、精密模具、精密刀具、彈簧、螺絲加工、塑膠、橡膠、油封止閥、照相機零件、腳踏車零件、汽車零件、導電橡膠、PCB加工等各種精密加工業。是機械、電子、儀錶、鐘錶、輕工、塑膠等行業,院校、研究所和計量檢定部門的計量室、試驗室以及生産車間不可缺少的計量檢測設備之一。
二次元测量仪适用于以坐标测量为目的一切应用领域,在机械,五金、LED产业,电子,仪表,塑胶,高校研发等精密零件尺寸测量行业广泛应用
产品特点:采用精度花岗岩底座有效保障产品精度及长期使用的稳定性、立柱及工作台面,保证拥有极高的刚性。两层工作台设计、精密导轨,保证拥有极高的机械精度。三轴摩擦精密传动、灵敏可靠、无背隙、并可快速移动。



仪器型号 XVM1510      XVM2010    XVM3020      XVM4030
X、Y方向移动行程 150ⅹ100mm 影像测量仪 200ⅹ100mm 影像测量仪 300ⅹ200mm 影像测量仪 400ⅹ300mm 影像测量仪
Z轴升降范围 160mm 160mm 160mm 300mm
X、Y最小显示值 0.001mm 0.001mm 0.001mm 0.001mm
光学放大倍率 0.7~4.5X 0.7~4.5X 0.7~4.5X 0.7~4.5X
影像放大倍率 33X~195X 33X~195X 33X~195X 33~195X
视场范围 10~1.6mm 10~1.6mm 10~1.6mm 10~1.6mm
CCD 彩色高清晰度摄影机
测量软件 影像测量软件(带自动寻边)
PC主机   客户选配
仪器基座 精密花岗石平台
照明 上、下光源均用可调节亮度LED无影灯
仪器重量 550ⅹ500ⅹ680mm 550ⅹ500ⅹ680mm 550ⅹ900ⅹ680mm 960ⅹ820ⅹ940mm
外形尺寸 140kg 150kg 190kg 350kg
