一﹑儀器用途
非接觸影像測量儀是一種由高解析度CCD彩色攝像機、連續變倍物鏡、彩色顯示器、視頻十字線發生器、精密光學尺、多功能數據處理器、2D數據測量軟件與高精度工作臺等精密機械結構組成的高精度、高效率光電測量儀器,以二維測量爲主,也能作简单三維測量。它被廣泛應用在各種不同的精密産業中,如電子元件、精密模具、精密刀具、彈簧、螺絲加工、塑膠、橡膠、油封止閥、照相機零件、腳踏車零件、汽車零件、導電橡膠、PCB加工等各種精密加工業。是機械、電子、儀錶、鐘錶、輕工、塑膠等行業,院校、研究所和計量檢定部門的計量室、試驗室以及生産車間不可缺少的計量檢測設備之一。二次元测量仪适用于以坐标测量为目的一切应用领域,在机械,五金、LED产业,电子,仪表,塑胶,高校研发等精密零件尺寸测量行业广泛应用 |
产品特点:采用精度花岗岩底座有效保障产品精度及长期使用的稳定性、立柱及工作台面,保证拥有极高的刚性。两层工作台设计、精密导轨,保证拥有极高的机械精度。三轴摩擦精密传动、灵敏可靠、无背隙、并可快速移动。 |

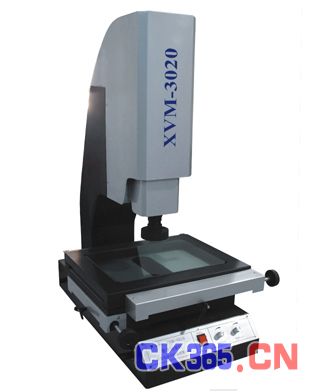

仪器型号 | XVM1510 | XVM2010 | XVM3020 | XVM4030 | ||||
X、Y方向移动行程 | 150ⅹ100mm 影像测量仪 | 200ⅹ100mm 影像测量仪 | 300ⅹ200mm 影像测量仪 | 400ⅹ300mm 影像测量仪 | ||||
Z轴升降范围 | 160mm | 160mm | 160mm | 300mm | ||||
X、Y最小显示值 | 0.001mm | 0.001mm | 0.001mm | 0.001mm | ||||
光学放大倍率 | 0.7~4.5X | 0.7~4.5X | 0.7~4.5X | 0.7~4.5X | ||||
影像放大倍率 | 33X~195X | 33X~195X | 33X~195X | 33~195X | ||||
视场范围 | 10~1.6mm | 10~1.6mm | 10~1.6mm | 10~1.6mm | ||||
CCD | 彩色高清晰度摄影机 | |||||||
测量软件 | 影像测量软件(带自动寻边) | |||||||
PC主机 | 客户选配 | |||||||
仪器基座 | 精密花岗石平台 | |||||||
照明 | 上、下光源均用可调节亮度LED无影灯 | |||||||
仪器重量 | 550ⅹ500ⅹ680mm | 550ⅹ500ⅹ680mm | 550ⅹ900ⅹ680mm | 960ⅹ820ⅹ940mm | ||||
外形尺寸 | 140kg | 150kg | 190kg | 350kg |
