2d影像测量仪

 一﹑儀器用途

非接觸影像測量儀是一種由高解析度CCD彩色攝像機、連續變倍物鏡、彩色顯示器、視頻十字線發生器、精密光學尺、多功能數據處理器、2D數據測量軟件與高精度工作臺等精密機械結構組成的高精度、高效率光電測量儀器，以二維測量爲主，也能作简单三維測量。它被廣泛應用在各種不同的精密産業中，如電子元件、精密模具、精密刀具、彈簧、螺絲加工、塑膠、橡膠、油封止閥、照相機零件、腳踏車零件、汽車零件、導電橡膠、PCB加工等各種精密加工業。是機械、電子、儀錶、鐘錶、輕工、塑膠等行業，院校、研究所和計量檢定部門的計量室、試驗室以及生産車間不可缺少的計量檢測設備之一。

二次元测量仪适用于以坐标测量为目的一切应用领域,在机械,五金、LED产业，电子,仪表,塑胶，高校研发等精密零件尺寸测量行业广泛应用

产品特点：采用精度花岗岩底座有效保障产品精度及长期使用的稳定性、立柱及工作台面，保证拥有极高的刚性。两层工作台设计、精密导轨，保证拥有极高的机械精度。三轴摩擦精密传动、灵敏可靠、无背隙、并可快速移动。

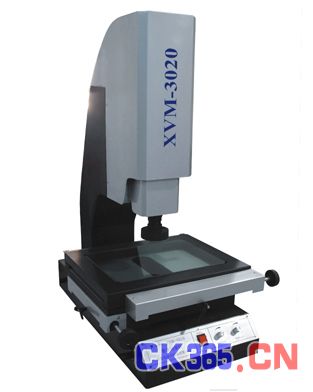

仪器型号	XVM1510		XVM2010		XVM3020		XVM4030
X、Y方向移动行程	150ⅹ100mm 影像测量仪		200ⅹ100mm 影像测量仪		300ⅹ200mm 影像测量仪		400ⅹ300mm 影像测量仪
Z轴升降范围	160mm		160mm		160mm		300mm
X、Y最小显示值	0.001mm		0.001mm		0.001mm		0.001mm
光学放大倍率	0.7~4.5X		0.7~4.5X		0.7~4.5X		0.7~4.5X
影像放大倍率	33X~195X		33X~195X		33X~195X		33~195X
视场范围	10~1.6mm		10~1.6mm		10~1.6mm		10~1.6mm
CCD	彩色高清晰度摄影机
测量软件	影像测量软件(带自动寻边)
PC主机	客户选配
仪器基座	精密花岗石平台
照明	上、下光源均用可调节亮度LED无影灯
仪器重量	550ⅹ500ⅹ680mm		550ⅹ500ⅹ680mm		550ⅹ900ⅹ680mm		960ⅹ820ⅹ940mm
外形尺寸	140kg		150kg		190kg		350kg
