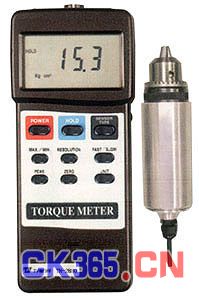

扭力计TN-2880

点击图片查看原图
公司: 北京京海正通科技有限公司
型 号: TN-2880
单 价: 面议 询价
最小起订量:
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2013-04-01
相关信息

产品详细说明



扭力计TN-2880主要技术指标】

扭力计TN-2880详细技术指标】




1.特性
* 专业的扭力计,满量程15Kgf-cm的扭力探头
* 三种可选单位:Kgf-cm,LBf-英寸和Newton-cm
* 数据保持按键,锁定读值
* 峰值测量功能锁定峰值
* 可选高/低解析度
* 按键选择快/慢取样时间
* 记忆保持最大/最小读值
* RS232电脑界面
* 超大LCD显示,容易读取
* 高性能微电脑电路
* 分离扭力传感器,易操作
* 自动关机功能,延长电池寿命
* 低电提示
* 多功能/便于携带
* 完全按照严酷使用环境设计







2. 规格
2-1一般规格
显示 61mm×34mm超大LCD显示 15mm(0.6’’)数字大小
测量 扭力值,峰值保持,数值保持,最大/最小值
单位 Kgf-cm,LBf-inch,Newton-cm
最大量程 15 Kgf-cm 13.02 LBf-inch 147.1N-cm *N=牛顿
精度 ±(1.5%+5d)
解析度 高解析度 0.01 Kgf-cm 0.01 LBf-inch 0.1N-cm *N=牛顿
低解析度 0. 1 Kgf-cm 0. 1 LBf-inch 1N-cm *N=牛顿
探头 专用扭力探头
电路 专用微电脑电路
数值保持 锁定读值
峰值保持 保持峰值
记忆 最大/最小值
过载能力 最大 22.5 Kgf-cm 最大 19.53 LBf-inch 最大 220.1N-cm
关机 自动关机或者按键手动关机
取样时间 快/慢选择 快:约0.125秒 慢:约0.334秒
输出 RS232串口输出
操作温度 0℃~50℃(32℉~122℉)
操作湿度 80%RH以下
电源 碱性高能DC9V电池,006P,MN1604(PP3)
耗电量 约DC12mA
重量 主表 225克(0.50英镑)
探头 665克(1.46英镑)
尺寸 主表 180×72×32mm (7.1×2.8×1.3英寸)
扭力探头: 圆形直径48mm×160mm
附件 *说明书………………1 *15Kg扭力探头………1 *紧固匙………………1 *携带箱………………1
可选附件 *软件(Windows版数据采集和记录) ………………………………SW-U101-WIN
*RS232线 ………………………………UPCB-01

2-2显示单位/最大量程/解析度
显示单位 最大量程 高解析度
Kg cm 15Kgf-cm 0.01Kgf-cm
LB inch 13.02LBf-inch 0.01LBf-inch
N cm 147.1N-cm 0.1N-cm

显示单位 最大量程 低解析度
Kg cm 15.0Kgf-cm 0.1Kgf-cm
LB inch 13.0LBf-inch 0.1LBf-inch
N cm 147N-cm 1N-cm
*N=牛顿

3.面板功能

4.测量方法
1) 把探头线插头(图1,3-14)插入主表的探头插口(图1,3-12)
2) 按电源按键(图1,3-2),打开扭力计
3) 按探头类型按键(图1,3-8),选择扭力计的传感器类型与外部探头一致按探头类型按键,LCD将显示“15Kg cm”
4) 单位按键按单位按键(图1,3-5),选择单位:Kgf-cm、LBf-inch或N-cm
5) 解析度按键按解析度按键(图1,3-7),选择高/低解析度

选择高解析度
显示单位 解析度
Kg cm 0.01Kgf-cm
LB inch 0.01LBf-inch
N cm 0.1N-cm
*N=牛顿

选择低解析度
显示单位 解析度
Kg cm 0.1Kgf-cm
LB inch 0.1LBf-inch
N cm 1N-cm
*N=牛顿
6)快/慢按键快/慢按键(图1,3-10)用于选择快/慢取样时间
*快取样时间,LCD将显示“F”
*慢取样时间,LCD将显示“S”
7) 如图2、图3所示:把钻头(图1,3-17)与被测装置相连,用紧固匙(图1,3-18)锁定齿轮(图1,3-16)
8)归零按键在测量之前,如果扭力计显示不为0,可以通过按归零按键(图1,3-9),使LCD显示为0
9)只要有扭力,LCD将显示测量到的扭力值
10)峰值保持在测量过程中,按峰值保持按键(图1,3-6),LCD将显示“PEAK”符号,同时显示将保持为峰值
注:在峰值保持功能下,取样时间将变为“快取样”同时在LCD上显示“F”
11)数据保持在测量过程中,按数据保持按键(图1,3-3),将锁定测量数据,同时LCD将显示“HOLD”符号,再次按下数据保持按键取消数据保持功能
12)数据记录(最大/最小读值)
* 数据记录功能显示最大/最小读值。按最大/最小按键(图1,3-4)一次,启动数据记录功能,LCD上显示“REC”符号
* 在“REC”符号显示的时候
(a)按最大/最小按键(图1,3-4)一次,“Max”符号与最大值一起显示在LCD上
(b)再次按下最大/最小按键,“Min”符号将与最小值一起显示在LCD上
(c)持续按下最大/最小按键2秒钟以上,退出记忆记录功能,显示将恢复为现在读值
13)按如下步骤快速测量(略)
5.取消自动关机
本机有自动关机功能。在无任何操作约10分钟后,将自动关机;要取消自动关机功能,请在测试过程中按下最大/最小按键(图1,3-4),选择记忆记录功能
6.RS232电脑串口界面
本表通过3.5mm的RS232端口输出;接口的输出是16位数据流,能够用于用户的特殊应用
7. 更换电池
1)当LCD上显示“”时,就必须更换电池,但是显示低电后还可以继续使用几个小时
2)打开电池盖(图1,3-11),取下旧电池
3)装上一个9V电池(高能电池),盖上电池盖
8.可选附件
RS-232线 型号:UPCB-01 RS-232线,连接扭力计与电脑
应用程序(Windows版) SW-U101-WIN 硬件安装完成后 扭力计+RS-232线+电脑+软件 整个系统可用作数据采集器,数据记录器……记录下来的数据可保存为EXCELL,ACCESS,LOTUS-123……
