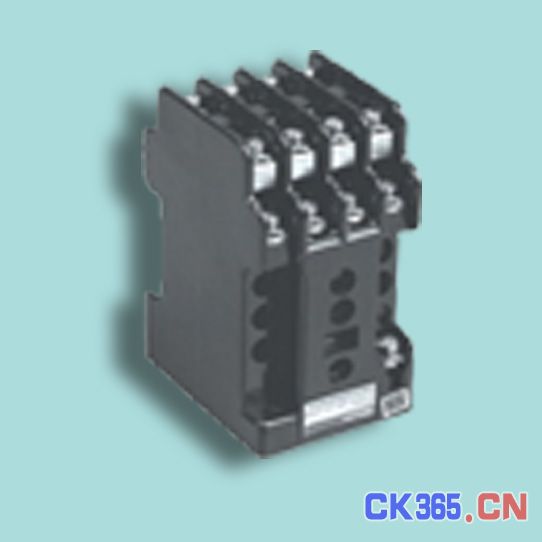

JZC1(82)-53 交流中间继电器 JZC1(82)-53
|
应用范围 |
中间 |
品牌 |
LIndo |
|
型号 |
JZC1（3TH)-80 |
产品系列 |
JZC1(3TH) |
|
触点形式 |
八开 |
额定电压 |
12～415（V） |
|
电流性质 |
交流 |
外形 |
小型 |
|
功率负载 |
小功率 |
防护特征 |
封闭式 |
|
直流电阻 |
x（Ω） |
吸合电流 |
x（A） |
|
释放电流 |
x（A） |
线圈功率 |
x（W） |
|
额定工作频率 |
50/60（Hz） |
适用范围：
JZC1继电器主要用于交流50/60Hz、额定工作电压至660V的控制电路中，用来控制各种电压线圈，以使信号放大或将信号传递给有关控制元件，并可控制小容量的交流电动机。
型号含义：
结构特征：
继电器为双断点触点的直动式运动结构，动作机构灵活，手动检查方便，结构紧凑。触头、磁系统采用封闭结构，粉尘不易进入，能提高寿命。接线端均有防护罩覆盖，使用安全可靠。安装可用螺钉紧固，也可扣装在35毫米的安装轨上，装卸迅速方便。
主要技术参数
|
参数名称 |
技术要求 | |
|
额定绝缘电压（V） |
600 | |
|
频率（Hz） |
50或60 | |
|
AC-3下额定工作电流（A） |
380V |
5 |
|
660V |
3 | |
|
约定发热电流（A） |
10 | |
|
操作频率 次/h |
120 | |
|
吸引线圈工作范围（V） |
吸合 |
85%～110%Us |
|
释放 |
20%～75%Us | |
|
吸引线圈工作范围（V） |
23、36、48、110、127、220 | |
|
重量（kg） |
单层 |
0.64 |
|
双层 |
0.69 | |
外形及安装尺寸
|
型号规格 |
Amax |
Bmax |
Cmax |
a |
b |
ф |
|
JZC1-13.22 |
45 |
80 |
90 |
35±0.35 |
60±0.35 |
5+0.30 |
|
JZC1-44.53 |
45 |
80 |
105 |
35±0.35 |
60±0.35 |
5+0.30 |
