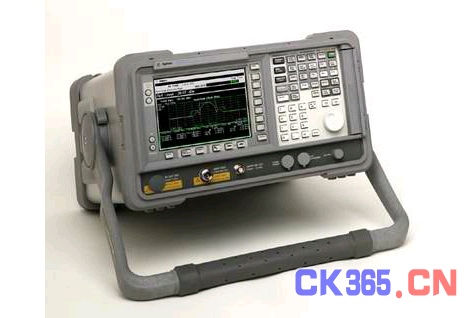

E4403B|Agilent|ESA-L系列|频谱分析仪|9KHz至3GHz

E4403B|Agilent|ESA-L系列|频谱分析仪|9KHz至3GHz

品牌：安捷伦 Agilent 惠普 HP ★频率范围：9 KHz~1.5 GHz,3.0 GHz和26.5 GHz ★±1.1dB的绝对幅度精度 ★坚固，便于携带的机箱适于在实验室、工厂以及维修现场 使用 ★＞28次测量/秒以及经GPIB为＞19次测量/秒 ★价格适中 Agilent E4411B/E4403B/E4408B    Agilent公司扩大了ESA-L系列,新型、低成本、全合成式频谱分析仪能工作到3.0和26.5 GHz。它能以适中的价格随时快速获得精确的结果。该仪器具有高档频谱分析仪的性能和能适应维修现场使用的坚固机箱。 测量速度快    Agilent ESA-L系列具有＞28次测量/秒以及经GPIB为＞19次测量/秒的显示更新速率和先进5ms扫描时间，从而能缩短测试时间并提高生产效率。 测试结果精确    连续锁相合成器提高了频率测量的稳定性和重复性，而自动的辅助调节则提供了连续校准。此外，只需开机5分钟之后便达到规定的性能。 便携运用    可选用的弹性卡入式电池消除了电源线的限制。可选用的12Vdc电源电缆允许直接利用汽车电池进行工作。 封装和结构牢固    Agilent ESA-L系列具有密封的前面板、百叶窗或通风孔，并在侧面安装了风扇，以在各种各样的气候条件下对仪器进行保护，因而特别适于维修现场环境使用。嵌入橡胶的前、后机架能承受运输过程中的剧烈振动。 使用方便    机内帮助按钮可以提供若干关键功能命令和远地编程命令，从而无需携带用户手册。此外，测试由于采用内置极限线和合格/不合格信息而得到进一步简化。内置磁盘驱动器可以对测量结果进行贮存，并能迅速方便地传送到您的PC机上。 成本低    以适中的价格提供所有的上述特点，全球3年的标准保修期。 用于Agilent ESA-L系列的PC软件    新型HP BenchLink频谱分析仪PC软件在PC与HP ESA-L系列频谱分析仪之间提供便于使用的通信联系。充分利用Windows界面，就很容易将屏面图象或示迹数据经GPIB或RS-232接口传送，进而非常便于在PC机中对测量结果进行获取、分析和记录。 频率技术指标 频率范围 E4411B：50Ω 9 kHz~1.5 GHz E4411B：75Ω (选件1DP)：1 MHz~1.5 GHz E4403B：9 kHz~3.0 GHz E4408B：9 kHz~26.5 GHz

频段		本振谐波次数＝N 中心频
0	1	9 kHz~3.0GHz
1	1	2.85GHz~6.7GHz
2	2	6.2GHz~13.2GHz
3	4	12.8GHz~19.2GHz
4	4	18.7GHz~26.5GHz

频率基准 老化率：±2×10-6/年 调整率：±5×10-7 温度稳定性：±5×10-6 频标计数器 分辨率：可从1Hz选择到100 kHz 精度：±(频标频率×频率基准误差1+计数器分辨率) 频率间隔 范围：0 Hz(零频率间隔) E4411B：100 Hz~1.5 GHz E4403B：100 Hz~3.0 GHz E4408B：100×N2Hz~26.5 GHz 分辨率：4位或2 Hz，取二者中的较大者 精度：频率间隔的±1% 扫描时间 范围：5ms~2000s 精度(5ms~2000s)：±1% 扫描触发：自激、单次、电源、视频、外部、延迟 分辨带宽 范围(-3dB 带宽)：1 kHz~3MHz，按1-3-10顺序分档。 5 MHz(典型值) 精度(1 kHz~3MHzRBW)：±10% (9 kHz，120 kHz和3MHz RBW)：±15% (5 MHz RBW)：±30% 选择性(60dB/3dB带宽比)：＜15：1(典型值) 视频带宽(-3dB) 稳定度 (以1 kHz分辨带宽(RBW)、 30Hz视频带宽(VBW)和取样检波器测量偏离连续波信号的噪声边带) ≥10 kHz：≤-90dBc/Hz+20logN2 ≥20 kHz：≤-98dBc/Hz+20logN2 ≥30 kHz：≤ -100dBc/Hz+20logN2 ≥100 kHz：≤-112dBc/Hz+20logN2 剩余调频 1kHzRBW，1kHzVBW：≤150 Hz P-P×N2，100ms与系统相关的边带，与连续波信号的偏离： ≥30kHz：≤-65 dBc+20logN2 幅度指标 绝对幅度精度 总幅度精度4：±(0.6 dB+绝对频率响应) 在参考设置5上：±0.4 dB 测量范围 显示的平均噪声电平到最大安全输入电平 输入衰减器范围： E4411B：0~60dB，以5dB步进 E4403B，E4408B：0~65dB，以5dB步进 最大安全输入 平均连续输入 E4411B：(≥15dB衰减)：+30dBm(1W) E4403B，E4408B：(≥5 dB衰减)：+30dBm(1W) 峰值脉冲功率 E4411B：(≥15dB衰减)：+30dBm(1W) E4403B，E4408B：(≥5dB衰减)：+50dBm(100W) 1dB增益压缩：(在输入混频器上的总功率)3 E4411B，E4403B：0dBm； E4408B：(50MHz~6.7GHz)：0dBm，(6.7GHz~13.2GHz)：-3dBm， (13.2GHz~26.5GHz)：-5dBm 显示的平均噪声电平(输入端接匹配负载，0dB衰减，30HzVBW，取样检波器，1KHz RBW，参考电平＝-70 dBm) E4411B： 400kHz~1MHz：≤-117dBm 1MHz~500MHz：≤-119dBm 500MHz~1.0GHz：≤-117dBm 1.0GHz~1.5GHz：≤-113dBm E4403B： 10MHz~1GHz：≤-117dBm 1 GHz~2.0GHz：≤-116dBm 2.0GHz~3.0GHz：≤-114dBm E4408B： 10MHz~1.0GHz：≤-116dBm 1.0GHz~2.0GHz：≤-115dBm 2.0GHz~6.0GHz：≤-112dBm 6.0GHz~12.0GHz：≤-110dBm 12.0GHz~22.0GHz：≤-107dBm 22.0GHz~26.5GHz：≤-101dBm 显示范围 对数刻度：距参考电平起0~-85dB经校准的；0.1，0.2，0.5dB/格 和~2dB/格，按1dB步进，显示10格 线性刻度：10格 刻度单位：dBm,dBmV,dBμV，V，W 绝对频率响应(相对于50MHz，10dB衰减，20~30℃) 9kHz~3.0GHz：±0.5dB 3.0GHz~6.7GHz：±1.5dB 6.7GHz~13.2GHz：±2.0dB 13.2GHz~25GHz：±2.5dB 25GHz~26.5GHz：±3.0dB 分辨带宽转换的不确定度(在相对于3kHzRBW的参考电平处) 1kHz，10kHz~3MHz RBW：±0.3 dB 5MHzRBW：±0.6dB 参考电平 范围：可在整个幅度测量范围内调节 分辨率 对数刻度：±0.1dB 线性刻度：参考电平的±0.12% 精度：(在固定频率、固定衰减和相对于-30dBm处) 参考电平—输入衰减器设置 -10dBm~＞-60dBm±0.3dB -60dBm~＞-85dBm ±0.5dB -85dBm~＞-90dBm±0.7dB 显示刻度转换的不确定度 线性到对数的转换：在参考电平处为±0.15dB 对数刻度转换：无误差 显示刻度的逼真度 对数最大累积 距参考电平0~-85dB：±(0.3dB+0.01×距参考电平的dB数) 对数增量精度 参考电平：±0.4dB/4dB 线性精度：参考电平的±2% 寄生响应 二次谐波失真： E4411B 2MHz~750MHz：对于输入混频器3上的-40dBm信号为＜-75dBc HP E4403B，E4408B： 10MHz~500MHz： 对于输入混频器3上的-30dBm信号为 ＜-60dBc 500MHz~1.5GHz：对于输入混频器3上的-30dBm信号为 ＜-70dBc 1.5GHz~2 .0GHz：对于输入混频器3上的-10 dBm信号为 ＜-80 dBc 2.0GHz~13.25GHz：对于输入混频器3上的-10dBm信号为 ＜- 95dBc 最大可达到的二阶动态范围 E4411B：(在500 MHz处)77 dB E4403B：(在1 GHz处)79 dB E4408B：(在1 GHz处)78 dB 三阶互调失真 E4411B 10MHz~1.5GHz：对于输入混频器3上的两个-30 dBm信号为 ＜-75dBc，信号间隔＞50kHz E4403B，E4408B 100MHz~6.7GHz：对于输入混频器3上的两个-30dBm信号为 ＜-75dBc，信号间隔＞50kHz 6.7GHz~26.5GHz：对于输入混频器3上的两个-30dBm信号为 ＜-70dBc，信号间隔＞50kHz 最大可达到的三阶动态范围 E4411B：(在1.0GHz处)83dB E4403B：(在1.0 GHz处)83dB E4408B：(在1.0 GHz处)82dB 其它与输入相关的寄生信号 E4411B：对于输入混频器3上的-20dBm信号为＜-65dBc， 30kHz≤偏离≤1.2GHz E4403B，E4408B：对于输入混频器3上的-20dBm信号 为＜-65dBc，偏离＞30kHz 剩余响应(输入端接匹配负载和0dB衰减)：-90dBm 调幅解调：对AM信号调谐和监听 选件 跟踪发生器技术指标(选件1 DN或1 DQ) 输出频率范围 E4411B： 50Ω(选件1DN)：9kHz~1.5GHz E4411B： 75Ω(选件1DQ)：1MHz~1.5GHz E4403B，E4408B： 9kHz~3.0GHz 输出功率电平 范围 E4411B： 50Ω(选件1DN)：0~-70 dBm E4411B： 75Ω(选件1DQ)：+42.76~27.24dBmV E4403B，E4408B： 50Ω(选件1 DN)：-1~-66dBm 微调器 E4411B：范围：10dB，输出衰减器范围：0~60dB，以10dB步进 E4403B， E4408B：范围：9dB，输出衰减器范围：0~56dB，以 8dB步进 一般指标 测量速度 本地测量和显示更新速度6：≥28次/秒 远地测量和GPIB传送速率6.7：≥19次/秒 温度范围 工作温度范围：0℃~+55℃ 储藏温度范围：-40℃~+75℃ 声频噪声(ISO 7779) 在25℃时的声压：＜40dB(声强＜5.3贝尔) 军用指标：已针对MIL-PRF-28800F Class 3标准的环境指标进行过 样机试验 EMI兼容性：传导发射和辐射发射均符合CISPR Pub.11/1900 Group 1 Class A 标准 电源要求 交流电压：195~250Vrms 频率：47~66 Hz 功耗，接通时：＜300 W 功耗，待机时：5 W 直流电压：12~20 Vdc 功耗：＜200 W 重量(不带选件时) E4411B：12.6 kg，典型值 E4403B：14.4 kg，典型值 E4408B：16.2 kg，典型值 尺寸： 高：222mm 宽：不带把手时为373mm，带把手时为408 mm 长：不带把手时为409mm，带把手时为516 mm 1 频率基准误差＝(老化率×自调节起的时间+调整率+温度稳定性) 2 N＝谐波混频方式，对于E4411B和E4403B，N＝1。 3 混频器功率电平(dBm)＝输入功率(dBm)-输入衰减(dB)，对于分辨带宽≤30kHz，输入信号幅度 必须≤参考电平+10dB 4 针对参考电平0~50dB，输入衰减10dB，中心频率50MHz；RBW，3kHz；VBW，3kHz，对数范 围0~50dB；扫描时间相衔接，信号输入10~-56dBm，频率间隔≤-60kHz 5 对于参考电平，E4411B为-25dBm，E4403B和E4408B为-20dBm，输入衰减10dB，中心频率 50MHz；分辨带宽3kHz，视频带宽3kHz；频率间隔2kHz，扫描时间相衔接，信号处于参考电平。 6 自动辅助调节断开，5ms扫描时间，固定的中心频率。 7 显示中断，401点示迹，整型32bit数据格式，要求选件A4H。 输入和输出 幅度参考(内部) E4411B：-25 dBm，额定 E4403B, E4408B：-20 dBm，额定 前面板 输入 连接器/阻抗：N型(阴)，50Ω，额定；BNC(阴)， 75Ω，额定(选件IDP)； APC 3.5(阳)(选件BAB，HP E4408B) 射频输出 选件1DN，连接器/阻抗：N型(阴)，50Ω，额定 选件1DP，连接器/阻抗：BNC(阴)，75Ω，额定 探头功率 电压/电流：+15 Vdc，-12.6 Vdc，150 mA max ，典型值 扬声器：前面板旋钮控制音量 耳机：3.5 mm(1/8英寸)小型音频插孔 后面板 10MHz参考输出：BNC(阴)，50Ω，＞0 dBm，典型值 10 MHz参考输入：BNC(阴)，-15~+10 dBm，典型值 外触发输入：BNC(阴)，(5V TTL) Hi扫描输出：BNC(阴)，(5V TTL) VGA输出：与VGA兼容的监视器，小型15脚D-SUB插口分辨率 640×480 辅助中频输出(选件A4J)：BNC(阴)，21.4 MHz，额定(-10~-70 dBm，未修正)，典型值 辅助视频输出(选件A4J)：BNC(阴)，0~1V(未修正)，典型值 Hi扫描输入(选件A4J)：BNC(阴)，(5V TTL) Hi扫描输出(选件A4J)：BNC(阴)，(5V TTL) 扫描输出(选件A4J)：BNC(阴)，0~+10Vramp，典型值 GPIB接口(选件A4H)：IEEE-488总线连接器 串行接口(1AX)：RS-232，9脚D-SUB 并行接口(选件A4H或1AX)：25脚-D-SUB(阴)，打印机专用端口 订货信息 E4411B 9 kHz~1.5GHz ESA-L便携式频谱分析仪 E4403B 9 kHz~3.0GHz ESA-L便携式频谱分析仪 E4408B 9 kHz~26.5GHz ESA-L便携式频谱分析仪 Opt A4H GPIB和并行(Centronics)接口 Opt 1AX RS-232和并行(Centronics)接口(包括RS-232电缆) Opt A4J 中频、扫描和视频端口 Opt 1DN 50Ω跟踪发生器(E4411B为9 kHz~1.5 GHz E4403B和E4408B为9 kHz~3.0 GHz) Opt 1DP 75Ω输入阻抗(1MHz~1.5 GHz)，只适用于 E4411B Opt 1DQ 75Ω跟踪发生器(1MHz~1.5 GHz) (要求Option 1DP) Opt UK9 前面板保护盖 Opt B70 Agilent BencgLink频谱分析仪 Opt BAB APC3.5输入连接器(只适用于E4408B) 附件 10833A GPIB(电缆1 m) 5182-4794 RS-232电缆(3m，9脚(阴)至9脚(阴)) (用于将PC机的9线串行口与分析仪相连) 87405A 前置放大器(10 MHz~3 GHz，24 dB增益) (连接到射频输入端，由分析仪供电) 85905A 75Ω前置放大器(45 MHz~1 GHz，20 dB增益) (由分析仪供电) 41800A 有源探头(5 Hz~500 MHz) 85024A 高频有源探头(300 kHz~3 GHz) E1779A 弹性卡入式电池组 C2950A 并行打印机电缆(2m) N2717A 校准ESA分析仪的性能和调节软件 Agilent E4444A BenchLink频谱分析仪软件     Agilent BenchLink频谱分析仪软件为PC机、8560系列、8590系列与ESA-L系列便携式频谱分析仪，E7400系列EMC分析仪和Agilent CaLan 2010/3010系列扫描/导入分析仪之间提供了便于使用的数据通信联系。BenchLink频谱分析仪软件是用于使PC与基础仪器相连接的 BenchLink软件系列之一，它充分利用Windows界面功能，便于通过GPIB或RS-232接口传送图象数据和示迹数据。     Agilent BenchLink频谱分析仪软件使用户很容易在自己的PC机中获取、分析并记录测量结果。HP的软件可以满足用户的各种编程需求。 用户能传送下列信息：  • 屏幕图象——用户可以将频谱分析仪显示屏上的一幅图象传送到 PC机上，供观察、分析、贮存或打印。Agilent BenchLink频谱分 析仪提供了方便的注释手段，而Windows则很容易将整理后的图 象剪贴到其它的应用软件，如字处理软件，报表软件和图形软件 或电子邮件中。用户还可采用PCX、TIF、GIF和BMP格式来保 存图象，而查寻这些测量结果的记录文件也相当快速简便。  • 示迹数据——Agilent BenchLink频谱分析仪软件能将成对的示迹 的频率/幅度数据从频谱分析仪传送到PC机上，供进一步检查 和分析。一旦接收机到示迹数据，就能利用BenchLink中的图形 缩放及图标功能对示迹进行分析。此外，利用文件或Windows中 的剪贴板，很容易将成对示迹的频率/幅度数据用逗号隔开复制 到电子报表或其它分析程序上。      该软件可以在Windows 3.1，Windows 3.11，Windows 95，Windows 98和Windows NT 4.0中运行，它还提供了一个完整的且直接与内容相关的联机帮助系统。对系统的最低要求是提供可与IBM PC兼容的486-25 MHz处理器，8MB RAM和3MB磁盘空间。
