智能电力监控仪表是一款用于中低压系统(6—35KV和0.4KV)的智能化仪表,它集数据采
集和控制功能于一身,具有基本单回路交流电量的测量与计算,电度量累计,具有4路开关量输入监
测,2路继电器输出.
MODBUS通讯协议.具有最大共4路开关量输入功能;
·可当地查看一条回路及开关的各种电参量,运行状态等;可查看或设定运行参数.
1.2.2安全性高,可靠性好仪表在设计过程中采用了多种抗干扰措施,能够在电力系统中稳定运行.静电
放电抗扰符合4级;电快速瞬变脉冲群抗扰性符合4级,高压冲击抗扰符合4级;浪涌抗扰符合3级;
面板防护等级符合IP54;壳体防护等级符合IP20
监控仪表外形尺寸符合DIN96×96标准,壳体深度为60mm,采用自锁面板式安装
机构,无需螺丝固定即可安装.小巧的外形和简洁的安装方式
方便.
1.2.4系统接线方便灵活
系统接线方式有三相四线制,三相三线制
1.2.5显示直观,操作简便
大尺寸专用液晶模块可以实时显示多项信息,配合明亮的背光,使操作者在光线差的情况下也能
准确阅读数据.操作方式人性化,操作者能在短时间内掌握,阅读数据和参数设置等操作将变得简单
易行.安装注意事项
1)本产品内部无用户可调元器件,安装时请勿拆开.
2)不要带电作业.
3)运行时应满足环境温度在--20.C～70.C,湿度在0～95%,大气压在70kPA～106kPA之
间.避免将仪表置于强干扰源,辐射源,热源附近及粉尘多的地方.
本产品运输时,需在包装条件下进行,运输和拆封过程中不应受到剧振动和冲击.存放
仪表应在原包装内,保存地点应环境清洁,环境温度不超过一30.C～+80.C,相对湿度不超过
±95%(不结露),空气中不含腐蚀性气体和霉菌.工作电源有两种:交流电源85VAC～265vAC/85VDC～265VDC,功耗<5W;
直流电源24VDC±20%输入,纹波系数不大于5%,功耗<3W:
继电器输出:2路,250V/5A AC或30V/5A DC:
支持接线方式:三相四线制,三相三线制
界面操作:支持在线修改模块地址,波特率,整定参数,显示所有测量和计算数据等
液晶显示器:分段式液晶,视域67mmX60mm:
显示更新速度:<1秒:
RS485通讯:支持Modbus规约,通讯速率(1200,2400,4800,9600),最大隔离输出容量32个:
通讯响应时间:20ms(9600bps):
使用环境:一20.C～70℃:
贮藏温度:-30℃～80℃:
湿度:95%不结露:
防护等级:面板IP54,壳体IP20.
监测技术指标:
跟踪频率范围:45～65Hz(.分辨率0.02Hz):
采集部分精度:(U,I)0.5级;
计算部分精度:(P,Q,S)1级:
开关量状态采集:4路,无源节点光隔离(隔离电压l500VDC)输入:
开关量状态去抖时间:60 ms:
开关量状态采集分辨率:≤2ms;
电能脉冲计数输入:开关量状态输入复用;
PT额定输入:二次侧220V或标准IOOV(输入连续过载到1.25倍额定值);一次侧l00V～35000V;
CT额定输入:5A (连续过载到2倍额定值),订货时注明需求类型.
C订货说明
订货时需要标明的相关标准(对应铭牌内容)
电源标准配置:85～265V/AC或85～265V/DC,5W;可选配置:24V/DC±20%,3W
cT额定标准输入:5A,连续过载2倍;可选输入:lA,连续过载2倍

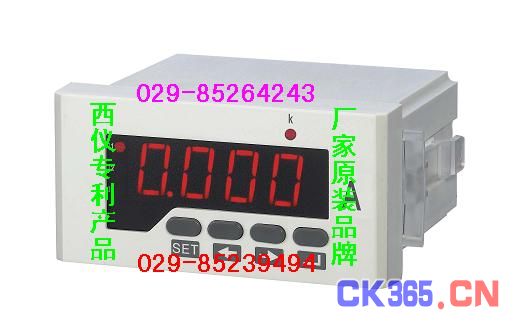

仪表外形如图
