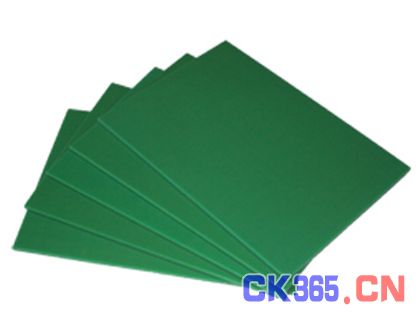

3020、3021、3022酚醛层压纸板

3020、3021、3022是由木纤维素纤维纸浸以改性酚醛树脂经烘干、热压而成。 该系列产品具有较高的电绝缘性能，适用于对介电性能要求较高的电机、电器设备中作绝缘结构零部件，并可在变压器油中使用。 该系列产品的绝缘耐热等级为E级。 技术指标：应符合JB/T149.1-2000标准要求

序号	指标名称				单位	指 标 值
						3020	3021		3022
1	外观				——	表面应平整光滑，无气泡、皱纹和裂纹，尽量避免其他缺陷，如擦伤、压痕和颜色不均。
2	垂直层向弯曲强度 (厚度≥1.6mm)				MPa	≥98		≥118		≥118
3	粘合强度(厚度≥10mm)				N	≥3600		≥3200		≥3600
4	平行层向绝缘电阻 (厚度≥1.0mm)		常态时		Ω	≥1.0×1010		≥1.0×109		≥1.0×1010
			受潮后			≥1.0×108		≥1.0×107		≥1.0×107
5	垂直层向耐电压(变压器油中耐压5min 20±5℃时)		0.4～1 mm		MV/m	≥25		≥16		≥17
			1.1～2mm			≥22		≥15		≥16
			2.1～3 mm			≥19		≥13		≥14
	90±2℃时		0.4～1 mm			≥12		——		——
			1.1～2mm			≥11		——		——
			2.1～3 mm			≥9		——		——
6	平行层向耐电压 (变压器油中，耐压 5min 厚度≥3 mm)			20±5℃	KV	≥16		≥14		≥14
				90±2℃		≥8		——		——
7	热稳定性	板厚20 mm以下者			℃	≥125		≥115		≥125
		板厚20 mm以上者				≥100		≥90		≥100

实验方法: ⑴外观的测定：用目视观察评定。 ⑵长度和宽度用分度值为1mm直尺或卷尺各测三个点，分别取平均值。 ⑶表中各项技术指标的测定：按GB/T5130执行。 应用提示: 参考工工艺：对层压板进行各种机械加工时，应考虑到层压板的方向性强、易分层、崩裂和起毛、导热性差、切削时易发热、热膨胀系数小、塑性变形大等特点，不能照搬金属切削的加工方法，而应按JB/Z141《绝缘层压制品机械加工方法》调整加工工艺，改进加工件质量。 注意事项: ⑴各种酚醛型层压板所用的酚醛树脂，均以缩合反应制成，在固化成型过程中所产生的水分不能完全被排除，即层压板不可避免的要残存有少量水分，当受热时体积膨胀，气态水膨胀力大于层向粘合力，使板材产生裂纹、气泡等，在对层压板进行加热时，如进行后处理时尽量使用较低的温度以保证工件质量。 ⑵酚醛型层压板易受潮变形，加工后工件最好浸渍绝缘漆作防潮处理。贮存过程中存放在干燥通风良好的环境中。贮存期为1年。
