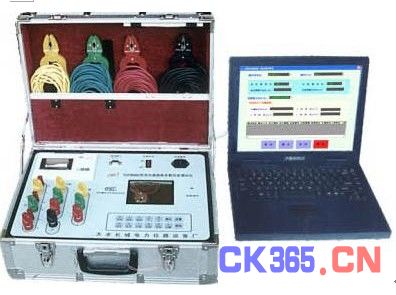

变压器绕组变形特性测试仪

 电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。按国家电力行业标准DL/T911-2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化来判断变形程度。

产品参数 频点范围： 0.5～10kHz，分辨率为0.02kHz 10～100kHz，分辨率为0.2kHz 100～500kHz，分辨率为1kHz 500～1000kHz，分辨率为1kHz（此高频部分根据用户要求定做）
幅值测量范围：80db
幅值测量精度：频点偏移fni≤5%fni（频域内的平均值）
幅值分辨率：0.01db
信号输出阻抗：50欧
测试时间：一般测量一条曲线时间为5分钟
输出方式：计算机文本/图形数据存储，彩色打印输出
