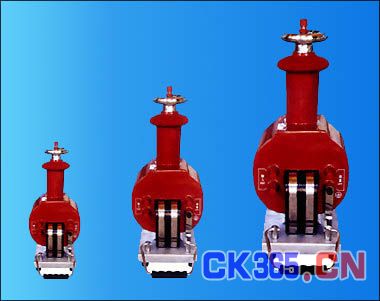

干式轻型试验变压器

YDQ干式轻型试验变压器

规格	容量 KVA	低压侧		高压侧		测量变化	60分钟温升℃	阻抗电压％	空载电流 ％	质量 kg	外形尺寸 长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压KV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	30	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	35	240Х300Х690
6/50	6	200	30	50	120	500	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	140	640Х490Х1850

YDQ-100KV充气高压试验变压器的使用条件：

试验变压器额定使用条件下应满足下列要求：

Ａ、周围环境温度：最高气温＋４０℃最低气温－２０℃

Ｂ、空气最大相对温度，当空气温度为２５℃时，相对湿度不超过８５％。

Ｃ、安装地点无严重影响变压器绝缘的气体、蒸气、化学性积尘，污垢及其它爆炸性介质的场所。

Ｄ、试验变压器使用时应使其输入电压逐步升高且应在输出端串入足够的保护电阻，切忌高压状态下断合设备。

该变压器允许运行时间。

在额定容量的额定电压下，连续运行不得超过半小时，每次工作时间间隔为工作时间的５­－１０倍，以保证变压器的充分散热，在额定电压和额定电流的三分之二的工况条件下允许长期连续运行。

技术指标及参数

对各电压等级变压器的空载电流４～９％阻抗电压４～１０％

配套产品（另购）

１、保护式数字微安表 　　０－２０００ｕＡ

２、阻容式交直流分压器　　ＦＲＣ－５０、１００、１５０、２００、３００ｋＶ

３、高压直流放电棒　　　　ＦＺ－７０、１４０、２１０ＫＶ

４、高压硅堆　　　　　　２ＤＬ－１５０、３００、４５０ＫＶ

５、绝缘支架　　　　　　 ５０、１００、２００、３００ＫＶ

６、高压滤波电容　　　　０.０１ｕＦ～０.１ｕＦ，　４０－１００ＫＶ

７、保护球隙架　　　　　Ｑ－５０、１００、１５０、２００、２５０、３００ＫＶ

８、标准试油杯　　　　　４００ｍＬ

９、折叠小推车　　　　　１５０、３００型

１０、水电阻　　　　　　５０、１００、１５０、２００、３００ＫＶ

１１、高压验电器　　　　１０、３５ＫＶ
