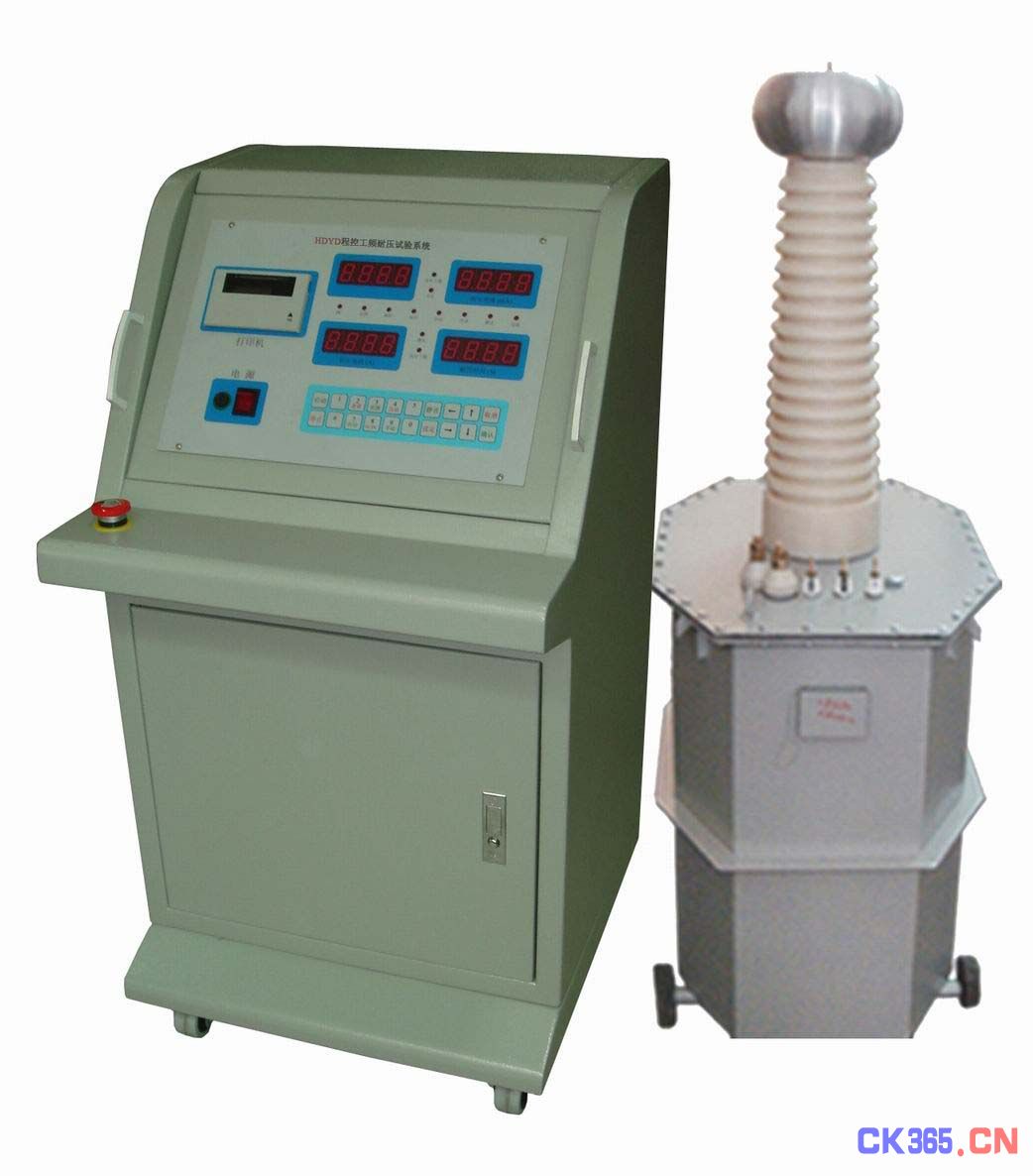

交直流高压实验变压器-CK365测控网

技术要求
1、试验变压器使用环境要求：
1.1 输入电压：交流220V或380V，50Hz；
1.2 环境温度：-40℃～40℃；
1.3 相对湿度：≤85%（环境温度为25℃时）；
1.4 不含有化学性气体及蒸汽的环境中；
1.5 无爆炸性危险的气体中；
1.6 不受雨水浸入的场合下。
2、技术参数

型号规格	容量KVA	低压输入		交流高压输出		直流高压输出 kV	测量变比
型号规格	容量KVA	电压 V	电流 A	电压 kV	电流 mA	直流高压输出 kV	测量变比
YDJ-1.5/50	1.5	200	7.5	50	30	70	500
YDJ-3/50	3	200	15	50	60	70	500
YDJ-5/50	5	200	25	50	100	70	500
YDJ-10/50	10	200	50	50	200	70	500
YDJ-20/50	20	400	28	50	400	70	500
YDJ-30/50	30	400	43	50	600	70	500
YDJ-50/50	50	400	72	50	1000	70	500
YDJ-10/100	10	200	50	100	100	140	1000
YDJ-20/100	20	400	28	100	200	140	1000
YDJ-30/100	30	400	43	100	300	140	1000
YDJ-50/100	50	400	72	100	500	140	1000
YDJ-100/100	100	400	144	100	1000	140	1000
YDJ-20/150	20	400	28	150	133	210	1000
YDJ-30/150	30	400	43	150	200	210	1000
YDJ-50/150	50	400	72	150	333	210	1000
YDJ-100/150	100	400	144	150	666	210	1000
YDJ-150/150	150	400	216	150	1000	210	1000
YDJ-50/200	50	400	72	200	250		1000
YDJ-100/200	100	400	144	200	500		1000
YDJ-200/200	200	400	288	200	1000		1000
YDJ-50/300	50	400	72	300	166		1000
YDJ-100/300	100	400	144	300	333		1000
YDJ-200/300	200	400	288	300	666		1000
YDJ-300/300	300	400	433	300	1000		1000

注：1、我公司YDJ系列试验变压器单台可做到交流350kV,容量300kVA；
2、如果用户需要，我厂生产的YDJ系列试验变压器，抽出200V的串级抽头，串级高压试验变压器串级试验变压器可将二台或三台串级成交流100kV、150kV、200kV、350kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；
3、表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；
4、我公司还可根据用户的要求，定制各种特殊规格的高压试验变压器。
