变压器介质损耗测量仪

SXJS-IV变压器介质损耗测量仪,上海SXJS-IV变压器介质损耗测量仪,介质损耗测量仪价格

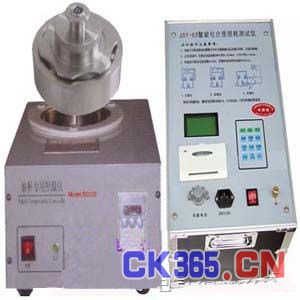

SXJS-IV型系列变压器介质损耗测量仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。它淘汰了ＱＳＩ高压电桥，具有操作简单、中文显示、打印，使用方便、无需换算、自带高压，抗干扰能力强等优点。JSY—03体积小、重量轻，是我厂的第三代智能化介质损耗测试仪。

二、SXJS-IV变压器介质损耗测量仪技术指标
１．环境温度：０～４0℃（液晶屏应避免长时日照）
２．相对湿度：３0％～７0％
３．供电电源：电压：２２０Ｖ±１0％，频率：５0±１Ｈz
４．外形尺寸：长×宽×高＝490mm×300mm×390mm
５．重量：约18Ｋg
６．输出功率：1ＫVA
７．显示分辨率：４位
８．测量范围：
介质损耗（tgδ）：０-50％
电容容量（Cx）和加载电压：
２.5ＫＶ档：≤ ３00nＦ（ ３00000ｐＦ）
３ＫＶ档：≤２00nＦ（ ２00000ｐＦ）
５ＫＶ档：≤ ７6nＦ（ ７6000ｐＦ）
７.５ＫＶ档：≤ ３4nＦ（ ３4000ｐＦ）
１０ＫＶ档：≤ ２0nＦ（ ２0000ｐＦ）
９．基本测量误差：
介质损耗（tgδ）： １％±０.０7％（加载电流２０μＡ～５00ｍＡ）正接
介质损耗（tgδ）： ２％±０.０9％（加载电流　５μＡ～２0μＡ）反接
电容容量 （ Cx）：１.５％±１.５pＦ

三、SXJS-IV变压器介质损耗测量仪结构
仪器为升压与测量一体化结构，输出电压２.5KＶ～１０ＫＶ五档可调，以适应各种需要，在测量时无需任何外部设备。接线与ＱＳＩ电桥相似，但比其方便。
图一为仪器操作面板图，图二为仪器接线端面图。
⑴ 显示窗————————液晶显示屏。
⑵ 试验电压选择开关———当开关置于“关”时，仪器无高压输出。
⑶ 操作键盘———————选择测量方式、起动、停止、打印等操作。
⑷ 电源插座——————— 保险丝用５Ａ。
⑸ 电源开关———————电源通断。
⑹ 起动灯————————指示高压输出。
⑺ 打印机————————打印测试结果。
★★★★⑻ 接地端子——————使用前，必须将该端子可靠接地！！！
★⑼测量电流输入端ＩＸ———有两个出线头，中心头（红色，有ＣＸ标记）应与被试品一端相接，屏蔽头（黑色，有Ｅ标记）是仪器内部高压输出一个参考端，在正接法测量时应接地；在反接法测量时应浮空；外接法参见“外接高压法”。
★⑽ 标准电流输入端ＩＮ———仅当外接标准电容器进行测量时才用，该端应与外接 标准电容器一端相连。ＩＮ必须小于１00ｍＡ！！！
⑾ 测量高压输出端ＵＨ——只有一个大铁夹出线头（有ＵＨ标记），与被试品一端 相接。
